產品描述

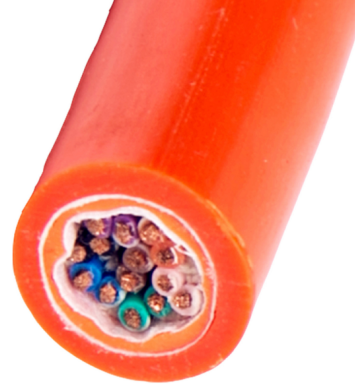

氟塑料絕緣硅橡膠護套高溫電力電纜YGC-F46
執行標準：氟塑料絕緣硅橡膠護套高溫電力電纜YGC-F46執行企業標準.
適用范圍
本產品具有耐高溫、耐低溫、柔軟、耐腐蝕等特點，適用于發電、冶金、化工、石油等工礦企業，在0.6/KV及以下惡劣環境中連接工業移動式電氣設備傳輸電力線路用
氟塑料絕緣硅橡膠護套高溫電力電纜YGC-F46使用特性：
1、額定電壓：Uo/U為0.6/1KV。
2、電纜導體的長期允許工作溫度不超過200℃
3、電纜的敷設溫度不低于：
固定敷設-60℃
非固定敷設-20℃
4、推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍。
電力電纜應不小于電纜外徑的10倍。
有鎧裝結構的電纜，應不小于電纜外徑的 12倍。
電纜型號、名稱
型號
| 名 稱
| 主要使用范圍
|
YGC-F46 | 銅芯氟塑料絕緣硅橡膠護套高溫電力電纜
| 敷設在室內、電纜溝、管道固定場合
|
YGC-F46-22 | 銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝高溫電力電纜
| 敷設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合 L |
YGC-F46R | 氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套高溫電力電纜
| 敷設在室內移動要求柔軟等場合 L |
規格、結構
芯數×標稱截面 (mm2) | 導體種類 | F46絕緣標稱厚度
| 保護層厚度
| 電纜近似外徑 （mm） | ||
YGC-F46 | YGC-F46R | YGC-F46-22 | ||||
3×4 | B | 0.5 | - | 11.4 | - | 15.2 |
3×6 | B | 0.6 | - | 13.5 | - | 16.7 |
3×10 | B | 0.8 | 1.0 | 20.4 | 16.1 | 23.4 |
3×16 | B | 1.0 | 1.0 | 24.4 | - | 27.4 |
3×16 | R | 1.2 | - | - | 19.2 | - |
3×25 | B | 1.2 | 1.2 | 29.2 | - | 32.2 |
3×25 | R | 1.2 | - | - | 23 | - |
3×35 | B | 1.2 | 1.2 | 32.7 | - | 35.7 |
3×35 | R | 1.2 | - | - | 26.5 | - |
3×50 | B | 1.2 | 1.2 | 36.5 | - | 39.5 |
3×50 | R | 1.2 | - | - | 29.3 | - |
3×70 | B | 1.2 | 1.2 | 40.4 | - | 44.8 |
3×70 | R | 1.2 | 1.2 | - | 43.5 | - |
3×95 | B | 1.2 | 1.2 | 45.5 | - | 49.9 |
3×120 | R | 1.2 | 1.2 | - | 47.2 | - |
3×120 | B | 1.2 | 1.4 | 52.8 | - | 57.2 |
3×150 | R | 1.2 | 1.4 | - | 53.7 | - |
3×150 | B | 1.2 | 1.6 | 59.0 | - | 63.4 |
3×185 | R | 1.2 | 1.6 | - | 64.5 | - |
3×185 | B | 1.2 | 1.6 | 65.0 | - | 69.4 |
3×240 | R | 1.2 | 1.8 | - | 67 | - |
3×240 | B | 1.2 | 2.0 | 74.3 | - | 82.6 |
3×4+1×2.5 | R | 0.5 | 2.0 | - | 78.2 | - |
3×4+1×2.5 | B | 0.5 | - | 11.3 | - | 14.3 |
3×6+1×4 | R | 0.6 | - | - | 12.4 | - |
3×6+1×4 | B | 0.6 | - | 12.7 | - | 15.7 |
3×10+1×6 | R | 0.8 | - | - | 13.9 | - |
3×10+1×6 | B | 0.8 | 1.0 | 21.5 | - | 24.5 |
3×16+1×10 | R | 1.0 | - | - | 24.8 | - |
3×16+1×10 | B | 1.2 | 1.0 | 25.8 | - | 28.8 |
3×25+1×16 | R | 1.2 | - | - | 30 | - |
3×25+1×16 | B | 1.2 | 1.2 | 31.8 | - | 34.8 |
3×35+1×16 | R | 1.2 | - | - | 36.2 | - |
3×35+1×16 | B | 1.2 | 1.2 | 34.4 | - | 37.4 |
3×50+1×25 | R | 1.2 | - | - | 40.8 | - |
3×50+1×25 | B | 1.2 | 1.2 | 38.5 | - | 42.9 |
3×70+1×35 | R | 1.2 | - | - | 44.5 | - |
3×70+1×35 | B | 1.2 | 1.2 | 43.7 | - | 48.1 |
3×95+1×50 | R | 1.2 | 1.2 | - | 51.7 | - |
3×95+1×50 | B | 1.2 | 1.2 | 49.0 | - | 53.2 |
3×120+1×70 | R | 1.2 | 1.2 | - | 57.1 | - |
3×120+1×70 | B | 1.2 | 1.4 | 55.7 | - | 60.1 |
3×150+1×70 | R | 1.2 | 1.4 | - | 64.7 | - |
3×150+1×70 | B | 1.2 | 1.6 | 60.3 | - | 64.0 |
3×185+1×95 | R | 1.2 | 1.6 | - | 75.0 | - |
3×185+1×95 | B | 1.2 | 1.8 | 65.4 | - | 69.1 |
3×240+1×120 | R | 1.2 | 1.8 | - | 77.9 | - |
注：1、對于B類絕緣線芯截面在10 mm2以上和R類絕緣線芯截面在50 mm2以上的軟電纜絕緣層允許采用阻燃保護層形式，以加強電纜的機械性能。
2、為了考慮電纜機械性能和安裝方便，對于大規格電纜可采用另加阻燃護套方式進行防護。
3、根據用戶需要，可以生產2芯、4芯、5芯電纜。
