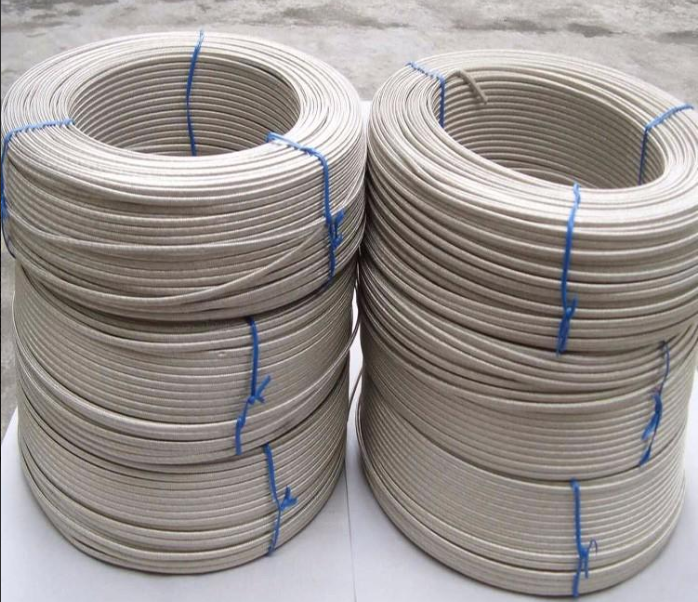

高溫補償導線JX-HFFP-2*2.5
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
一、適用范圍
高溫補償導線JX-HFFP-2*2.5具有較好的耐高溫性能，可長期在-40℃-200℃之間帶有腐蝕性氣體等較惡劣的環境下工作。并有耐酸堿、耐油和耐老化等特點，可有效的保證熱電偶與儀表之間的連接和傳輸信號。氟塑料耐高溫補償導線現已廣泛應用于電力、冶金、石油、化工等測溫領域。
二、執行標準：高溫補償導線KC-HFFP-2*2.5執行GB/T4989-94
三、型號
氟塑料耐高溫補償導線按品種劃分為SC、KC、BC、NC、KX、EX、JX和WC3/25、WC5/26等/。其中字母“C"表示補償型“X"表示延伸型。
配用熱電偶 | 分度號 | 補償導線型號 | 絕緣及護層材料 | 溫度范圍 |
鎳鉻-鎳硅 | K | KX-HFF | F46 | -40℃至200℃ |
鉑銠10-鉑 | S | SC-HFF | F46 | |
鎳鉻-康銅 | E | EX-HFF | F46 | |
鐵-康銅 | J | JX-HFF | F46 | |
銅-康銅 | T | TX-HFF | F46 |
四、訂貨須知
訂貨時須標明型號、規格、線芯截面、芯數、屏蔽方式和數量
d 技術指數
1、型號、合金絲材料和絕緣顏色
補償導線型號 | 配用熱電偶 | 熱電偶分度號 | 補償導線合金絲 | 絕緣層著色 | ||
正極 | 負極 | 正極 | 負極 | |||
SC | 鉑銠10-鉑熱電偶 | S | SPC(銅) | SNC(銅鎳) | 紅 | 綠 |
RC | 鉑銠13-鉑熱電偶 | R | RPC(銅) | RNC(銅鎳) | 紅 | 綠 |
KC | 鎳鉻-鎳硅熱電偶 | K | KPC(銅) | KNC(銅鎳) | 紅 | 藍 |
KX | KPX(鎳鉻) | KNX(鎳硅) | 紅 | 黑 | ||
NC | 鎳鉻硅-鎳硅熱電偶 | N | NPC(鐵) | NNC(銅鎳) | 紅 | 灰 |
NX | KPX(鎳鉻硅) | NNC(鎳硅) | 紅 | 灰 | ||
EX | 鎳鉻-銅鎳熱電偶 | E | EPX(鎳鉻) | ENX(銅鎳) | 紅 | 棕 |
JX | 鐵-銅鎳熱點偶 | J | JPX(鐵) | JNX(銅鎳) | 紅 | 紫 |
TX | 銅-銅鎳熱電偶 | T | TPX(銅) | TNX(銅鎳) | 紅 | 白 |
2、使用分類及護層顏色
使用分類 | 精度等級及標志 | 護套顏色 | |||
普通級 | 精密級 | 普通級 | 精密級 | ||
一般用 | G | / | S | 黑 | 灰 |
耐熱用 | H | / | S | 黑 | ****** |
3、熱電動勢、允差及往復電阻
熱電偶 | 補償導 | 熱電式及允差 | 熱電偶測量端溫度 | |||||
100℃ | 200℃ | |||||||
熱電勢 | 允差 | 熱電勢 | 允差 | |||||
普通級 | 精密級 | 普通級 | 精密級 | |||||
S或R | SC或RC | 645 | ±60（±5℃） | ±30（±2.5℃） | 1440 | ±60（±5℃） | - | 1000 |
K | KC | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | - | - | - | 900 |
KX | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | 8137 | ±100（±2.5℃） | ±60（±1.5℃） | 900 | |
N | NC | 2774 | ±100（±2.5℃） | ±60（±1.5℃） | 5912 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
NX | 2774 | ±100（±2.5℃） | ±60（±1.5℃） | 5912 | ±100（±2.5℃） | ±60（±1.5℃） | 900 | |
E | EX | 6317 | ±100（±2.5℃） | ±120（±2.5℃） | 13419 | ±200（±2.5℃） | ±120（±2.5℃） | 5000 |
J | JX | 5268 | ±140（±2.5℃） | ±85（±1.5℃） | 10777 | ±140（±2.5℃） | ±85（±1.5℃） | 500 |
T | TX | 4277 | ±60（±1.0℃） | ±30（±0.5℃） | 9286 | ±90（±1.5℃） | ±48（±0.8℃） | 300 |
