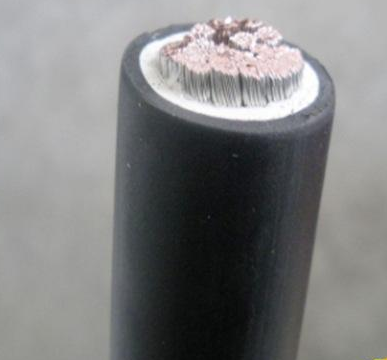

機車電纜DCEFR-1*400mm2
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
機車電纜DCEFR-1*400mm2用途
機車電纜DCEFR-1*400mm2主要適用于額定電壓3000V及以下的城市軌道交通、鐵路電氣化及地鐵線路的直流電力傳輸。
型號名稱
產品型號見表1 表1
型 號 | 名 稱 |
DCEFR | 乙丙橡膠絕緣彈性體護套直流牽引軟電纜 |
WDZ-DCEPR | 乙丙橡膠絕緣低煙無鹵阻燃護套直流牽引屏蔽軟電纜 |
產品規格
●產品規格見表2 表2
型 號 | 芯 數 | 額定電壓V | 標稱截面mm2 |
DCEFR WDZ-DCEPR | 1 | 750 1500 | 10，16，25，35，50，70，95， 120，150，185，240，300，400 |
DCEFR-1*400mm2機車電纜使用特性
● 電纜導體長期工作溫度不超過90℃。
● 在事故運行狀態下（持續時間不超過5秒），導體***高溫度不超過250℃。
● 電纜的敷設溫度應不低于0℃，允許彎曲半徑：不小于電纜外徑的4倍。
1) 額定電壓1.8KV及以下軌道交通直流電力電纜（絕緣可為交聯聚乙烯和乙丙橡膠）
DC-WDZA-YJY、DC-WDZB-YJY
DC-DDZA-YJY、DC-DDZB-YJY
DC-WDZA-EYR、DC-WDZB-EYR
DC-DDZA-EYR、 DC-DDZB-EYR
2. 規格
電纜的芯數為1芯
電纜的標稱截面為50～630mm2
二、機車電纜DCEFR-1*400mm2產品功能介紹
額定電壓1.8kV及以下直流電力電纜：主要用于城市軌道交通的直流牽引供電系統直流電力傳輸。
三、機車電纜DCEFR-1*400mm2使用特性
1. 電纜導體的***高額定溫度為90℃。
2. 電纜導體短路時（***長持續時間部超過5s）導體的***高溫度250℃。
3. 電纜敷設溫度
1) PVC絕緣電纜敷設溫度不低于0℃。
2) 交聯聚乙烯絕緣和乙丙橡膠絕緣電纜敷設溫度不低于-20℃。
4. 敷設電纜時的環境溫度應不低于0℃，其***小彎曲半徑：第2種絞合導體應不小于電纜外徑的15倍，第5種、第6種軟銅導體應不小于電纜外徑的6倍
